风机巡检视频监控方案

为推动人工智能技术与运维检修核心业务深度融合，构建风电场远程智能巡视体系，提升运维人员工作效率和质量,通过建设风电场视频在线智能巡视系统，实现高清视频巡视及设备状态和作业过程智能监测，火情监测，人工智能视频识别自动生成巡视报表、报警、预警信息，进一步减轻甚至替代运行人员完成重复和繁琐的巡检工作。

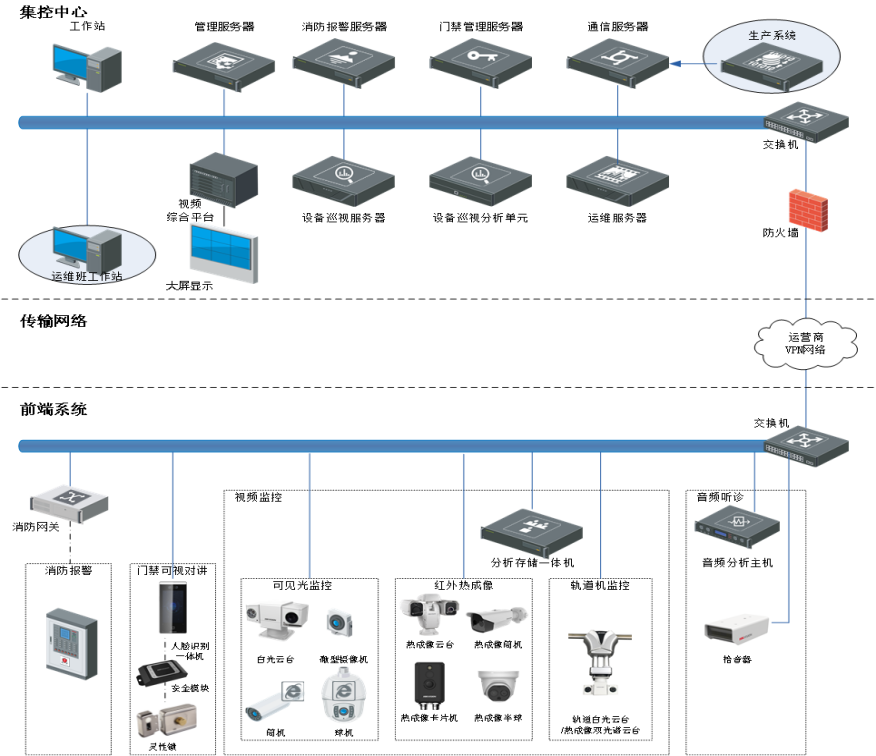

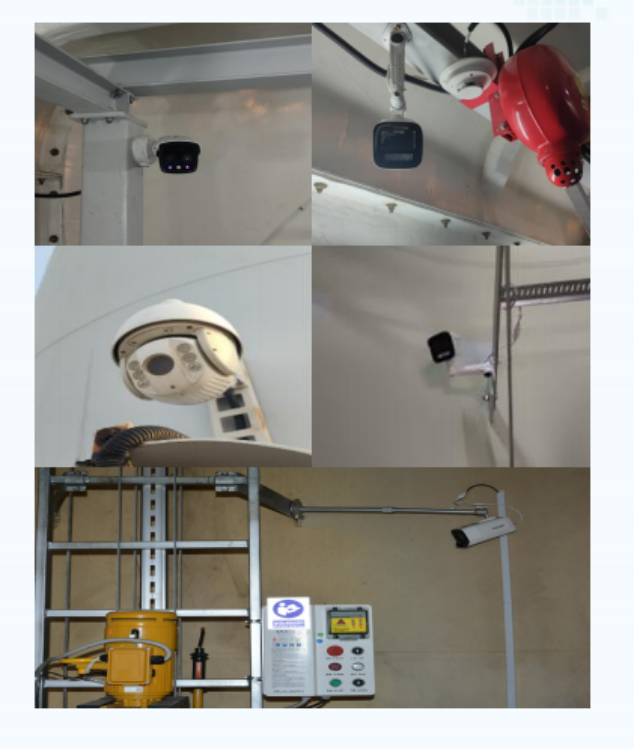

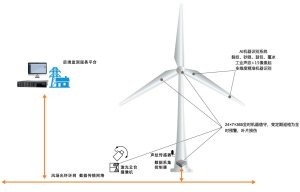

风机视频监控系统应单独组网，双馈风力发电机组每台机组宜配置5个摄像头；风力发电机组视频监控系统应具备扩展功能，在现有基础上，可扩展智能分析、算法嵌入，声光报警等功能；塔基和机舱分别至少有一个视频摄像头具备对讲功能。

系统功能

一、实时视频监控

采用高品质行业摄像机，具有防尘、防水等功能特性。实时获取监控区域内清晰的监控图像，不同类型的摄像机可以满足不同的监控需求，实现24小时不间断监控。支持对带云台的设备进行云台操作，对视角、方位、焦距的调整，实现全方位、多视角、无盲区、全天候式监控。

二、视频存储回放

前端视频接入视频分析存储一体机，达到前端全天录像和事件录像的需要，以供事后调查取证，中心平台按需进行录像检索。

三、音频在线听诊

支持现场设备运行状态的实时监听，并通过音频分析主机对关键设备进行频谱分析报警，及时发现设备运行异常。对叶片进行声纹在线采集，并辅助视频监测对叶片的健康状态进行判断、分析、预测、报警。

四、红外在线测温

通过安装在风机机舱内的热成像球型摄像机，对机舱内部主要部件进行测温，如发电机、主轴承、高速轴等。一旦发现温度异常，都能及时产生报警；同时形成测温曲线，便于回溯和数据分析。

五、设备远程巡视

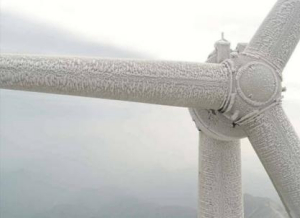

系统支持可视化巡检预案，按人工巡检的顺序，把风机的监控点依次添加进预案，一旦发现问题可截图并标注问题，部分状态显示可自动进行智能识别，巡检过程还包括设备测温，巡检结束能够输出巡检报告。通过视频扫描，监测叶片表面是否出现裂纹、鼓包、孔洞等缺陷，是否发生雷击或飞鸟撞击而导致损伤，是否存在敷冰情况。实现实时状态监测并可达到叶片常态化巡检，实现叶片可见缺陷标注和潜在趋势故障预警。

六、生产系统联动

通过104规约与风电调度自动化系统（EMS）对接后，当遥控操作或发生故障时，智慧运维辅助系统收到EMS系统发送的遥信信号，联动相关监控点的预置点并弹出画面，实现可视化运行管理。当振动参数异常时，还将启动设备听诊系统，远程对机舱内的情况进行监听初诊。

七、行为环境分析

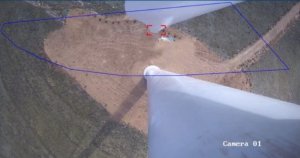

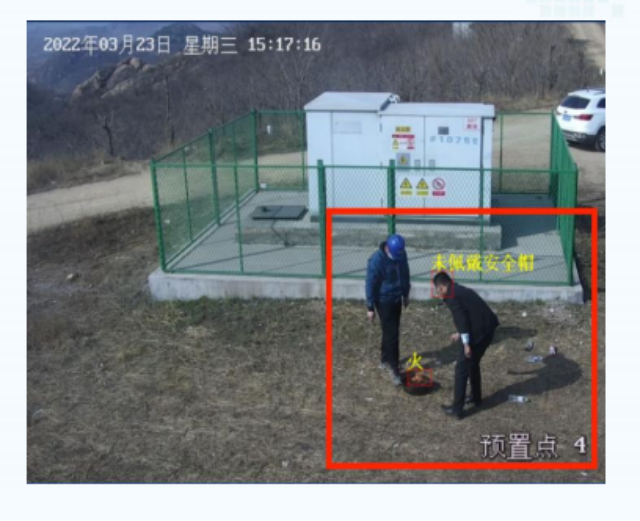

变压器、风机塔基周围实现人员徘徊、聚集、入侵分析，预防外来人员的偷窃破坏行为；对升压站、塔筒、机舱内部实现人员区域进入识别，避免误跑间隔，杜绝违反风速限制规定、出现登塔、轮毂作业、出舱作业等行为；根据场景实现安全帽佩戴、人员资质、双人作业、人员倒地、人员吸烟等检测，实现人员安全监护。同时，对设备运行环境实现温度异常检测，一旦发现立即报警。

十、远程维护功能

通过平台软件能够对前端设备进行校时、重新启动、修改参数、软件升级、远程维护等功能。设备提供远程访问功能，巡检人员不必到达设备现场，就可修改设备的各项参数，提高的设备维护效率。

十三、系统管理功能

通过平台软件能够进行全方位管理，提供中心管理、Web服务、认证授权、日志管理、资产管理、地图管理、流媒体服务、云台代理、存储管理、文件备份、设备代理、报警管理、电视墙代理、网管服务等系统服务，提高整套系统的工作效率。

十四、视频质量诊断

视频质量诊断采用轮巡的方式，在短时间内对站内各类摄像机进行检测。检测内容包括信号丢失、图像模糊、对比度低、图像过亮、图像过暗、图像偏色、噪声干扰、条纹干扰、黑白图像、视频遮挡、画面冻结、视频剧变、视频抖动、场景变更共14种常见摄像机故障。

十五、场区火灾报警指挥管理

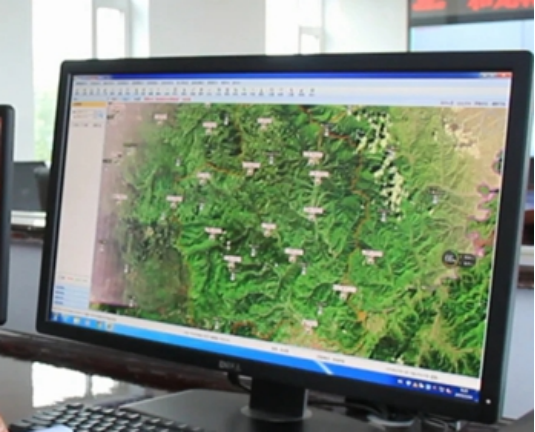

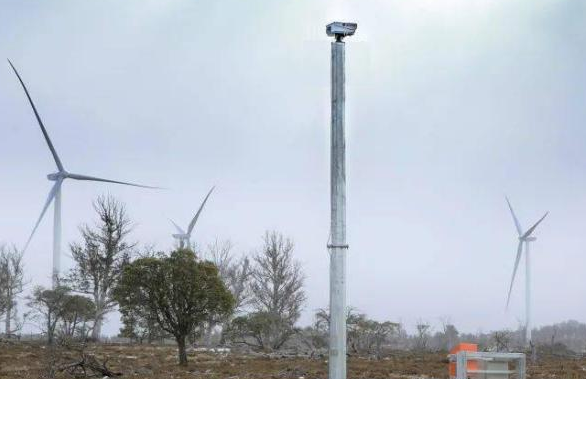

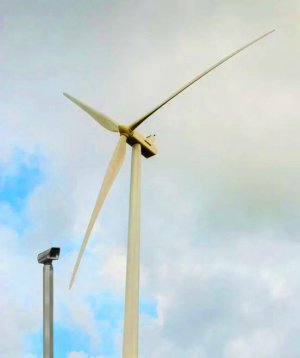

在视频监控设备设备和网络系统的基础 上，实现防火的信息化系统，组建一个有效、实用的场区防火指挥信息系统。不仅实现烟火识别、标注和报警和防火的日常管理服务，一旦发生火灾， 能够实现场区火灾的快速定位和人员设备的快速定位，及时获取详实的火场及其周围的地理和资源情况，实现视频监控点能够对周边林区、草原、土地进行全天候 24 小时有效监控，视频监控中心能够准确掌握各监控点情况，并对火情进行自动识别和报警实现预防，一旦发生火灾则制定合理的扑火方案，计算相应人员抵达火场所需的时间和途经的道路，制作各种火灾扑救指挥态势图，缩短火灾扑救时间，提高扑火效率，把火灾造成的损失减少到最低限度。

火灾指挥管理系统的总体功能概述如下：

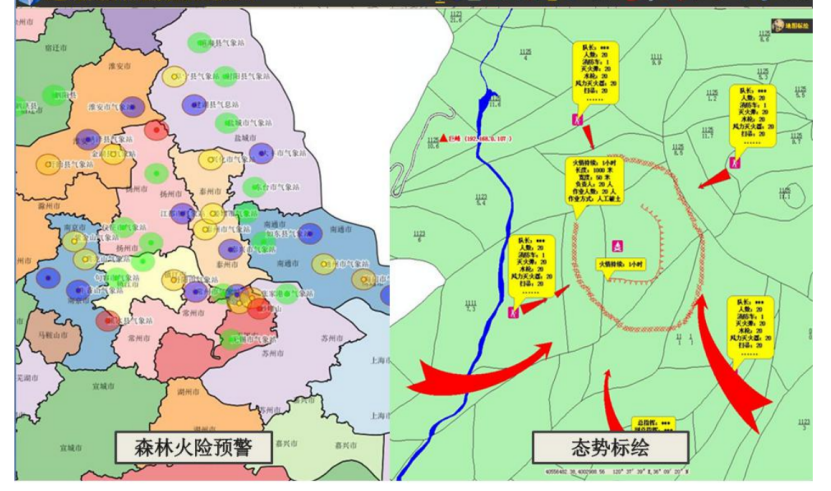

1、烟火自动检测识别和报警软件； 2、火源分析软件； 3、烟火蔓延分析预测管理软件； 4、灭火路径分析软件； 5、接警和出警管理软件； 6、防火指挥预案管理软件； 7、态势标绘软件； 8、森林火灾灾损评估管理软件； 9、森林防火短信发布平台软件； 10、森林防火应急指挥管理软件； 11、日常防火办公管理平台软件； 12、森林防火移动监控管理软件； 13、移动办公管理软件； 14、监控人员管理软件； 15、流媒体监控平台软件； 16、三维平台软件。
